Modiral S dentální slitina 1kg

Modiral S dentální slitina 1kg

CE 0124 - splňuje normu DIN ISO 22674

Modiral S je velmi úsporná dentální slitina na bázi kobalt – chrom – molybden  - na skelety bez niklu a berylia.

Má univerzální použití pro všechny standartní skeletové konstrukce.

Modiral S dentální slitina - snadno zpracovatelná, univerzální slitina, snadné zpracování je důsledkem nízkého intervalu tavení. Je vhodná pro zpracování v elekricky vyhřívaných, vakuově licích přístrojích. Je vhodná pro laserové sváření.

Modiral S je tkáňově inertní, vysoce korozím odolná a plně biokompatibilní dentální slitina.

Modiral S univerzálně použitelný pro veškeré standartní konstrukce modelových licích technik.

Doporučená zatmelovací hmota:    Jet 2000, Micro, Granisit, Granisit XF Speed

Složení   (v hmotnostních %):

Co                    61,0  %

Cr                     31,5  %

Mo                    5,0  %

Si, C, Mn  <      1,0  %

Tolerance v hmotnostních % zodpovídá platným DIN podmínkám.

Fyzikální vlastnosti slitiny:

Mez plastifikace R_p 0,2  :                             650  MPa

Mezní protažení A5  :                                   5,0  %

E-Modul elasticity  :                                     220  GPa

Koeficient tepelní roztažnosti WAK

                                 25 – 500   ºC  :          13,7 x  10^-6

                                 25 – 600   ºC  :          14,1 x  10^-6

Pevnost v tahu R_{m  :}                                     890  MPa

Tvrdost podle Vickersa po odlití HV 10  :        350

Hustota, měrná hmotnost  :                          8,3  g/cm^-2

Tavící interval:                                             1280 - 1360  ºC

1 000 G Modiral S                                        REF  102801 g/cm^-2

Zatmelování a odlévání:

Vhodné jsou fosfátvázající zatmelovací hmoty pro lití modelů jako např.   Jet 2000, Micro, Granisit, Granisit XF Speed .

Mufli lze připravit Siladent-metodikou odlévání:

použitelná předehřívací teplota je v rozmezí 850 – 1 000 °C, Siladent-technika doporučuje 920° C.

Čas zahřívání při závěrečné teplotě je minimálně 30 minut. Doporučujeme používat při tavení této dentální slitiny samostatný licí kelímek, aby se zabránilo znečištění ostatními dentálními slitinami. Pokaždé licí kelímek řádně vyčistěte. Licí cylindry usnadňují zkapalnění při indutkivním roztavení slitiny.

Speciální příprava před zkapalněním slitiny se vynechává v tom případě, když všechny cylindry běží najednou a ten poslední stín krátce před protržením oxidační slupky proběhne přes tavící se slitinu. Tento časový bod může být u každého licího přístroje různý a např. při tání ve vakuu vzniká podstatně méně oxidů a tím pádem je oxidační vrstva na povrchu slitiny tenčí a ve vakuu se rychleji trhá.

Autogenní roztavení těchto kvalitních dentálních slitin předpokládá mnoho zkušenností a především exaktní nastavení podmínek pro roztavení slitiny, které musejí plně vyhovovat doporučením výrobce. Správné nastavení je základním předpokladem pro následné bezproblémové opracování a užití Modiral S slitiny. Špatné nastavené vede k poškození dentální slitiny, roztavení probíhá v redukční zoně.

Mnohonásobné používání Modiral S dentální slitiny se nedoporučuje, poněvadž se tím může velice změnit složení slitiny a tím i její velice výhodné vlastnosti. Nepřekračujte doporučenou tavící teplotu (i krátkodobou), neboť toto i krátkodobé překročení tavící teploty může vést  k špatným výsledkům, projevujících se nekvalitní plochou odlitku a tvorbou špon při opracovávání.

Po ochlazení mufle na pokojovou teplotu, po odstranění zatmelovací hmoty nutné řádně opískovat (doporučujeme nejlépe Korit Abrasiv při maximálním tlaku 4 bary.

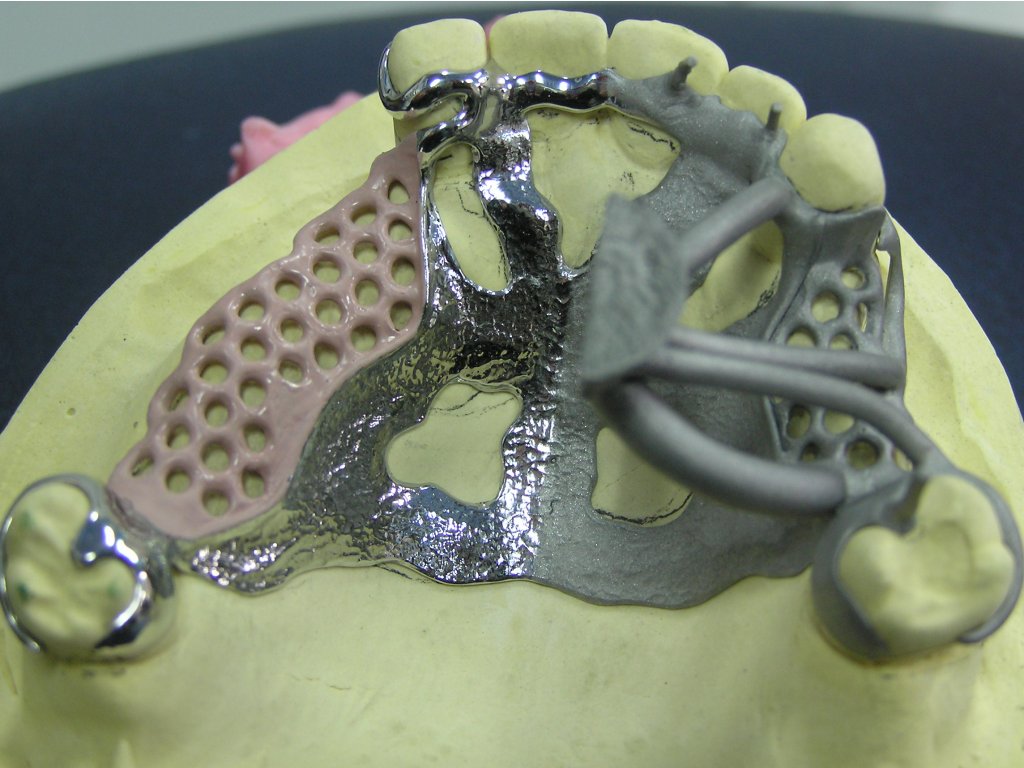

Opracování a konečné úpravy:

Po opískování je potřeba povrchy dotykových míst řádně prohlédnout. Všechny nechtěné nálitky obrousit brouskem, rohy a hrany upravit a veškerý povrch ogumovat a vyleštit. V Siladent programu jsou pro to určeny speciální leštící tyčinky a Diafilz - filcové leštiče). Pokuď je potřeba odlitek vyleštit, musí být všechny kontaktní části, včetně spon, ochráněny krycím lakem.

Pájení a sváření:

Pájet za pomoci Siladent-Co-Cr-pájky (1 mm katalog.č. 102878, 2 mm katalog. č. 102 807) a odpovídajícího vysokoteplotního roztoku.

Modiral S je zařazen jako zdravotnický medicinální výrobek třídy Iia odpovídající  evropské zákonné normě 93/42/EWG. Firma Siladent označuje své obchodní baleni označeném CC 0124.

Bezpečnostní pokyn:

Kovový prach je zdraví škodlivý.

Při vypracování, otryskávání a odsávání používejte respirátor typu FFP3 EN 149:2001 !!!!!

Balení: 1kg
